Mein MultiJoy8 brauchte ein neues Gehäuse im ATARI XE Design. Das XEP80 bzw. SLMC (ST Laserdruckerinterface) Gehäuse sah vielversprechend aus.
My MultiJoy8 needed a new housing in XE style. The XEP80 or the SLMC (Laserprinter Interface) looked good for the task.

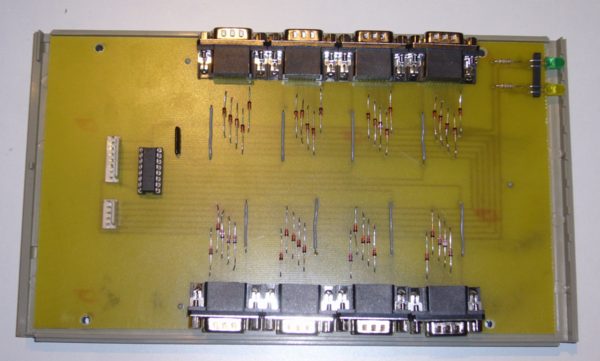

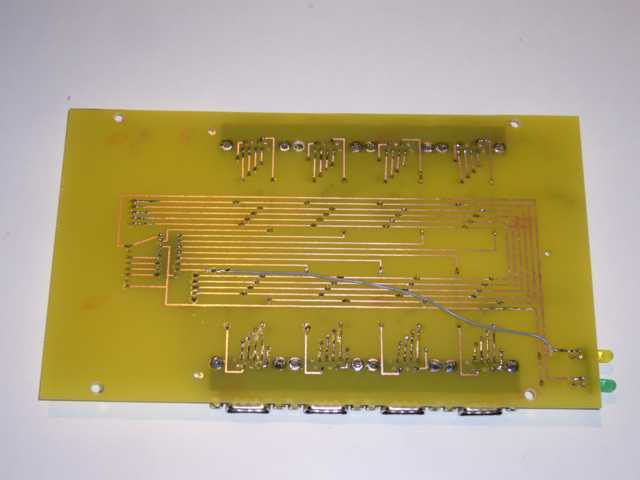

Zuerst wurde eine passende Platine gemacht.
First thing to do was to make a circuit board that fitted inside.


Das Layout wurde inzwischen noch überarbeitet. Wer es haben möchte, bitte melden. Vorlagen für Aufkleber sind ebenfalls zu haben.
The layout was revised in the meantime. If someone wants the layout, please contact me. I also provide layouts for the frontplate.

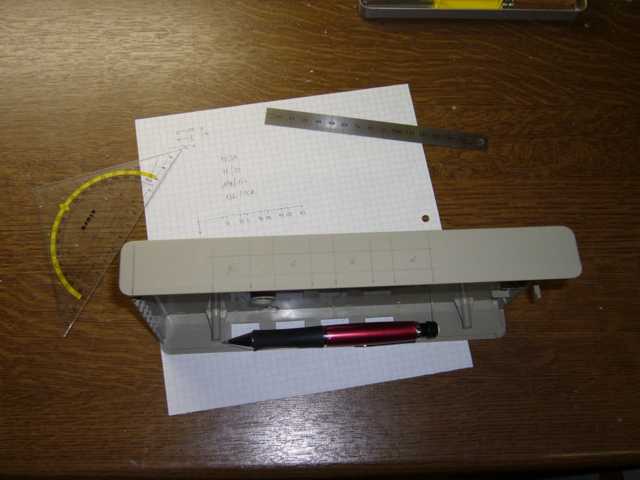

Nach langwieriger Vermessung wurden die Löcher angezeichnet,
Took me some time to measure the exact placement of the holes.

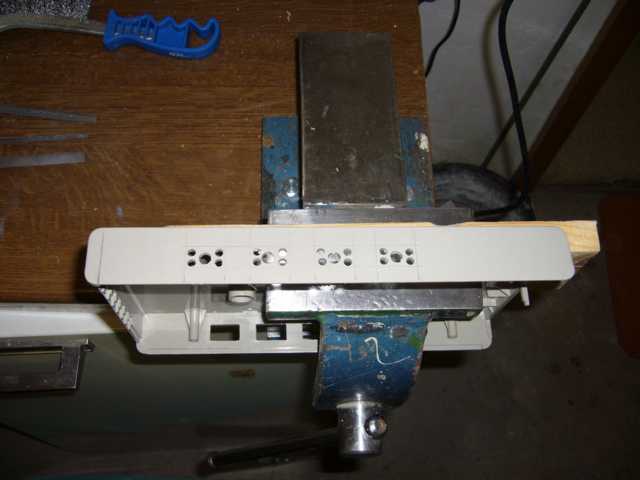

Löcher gebohrt.
Holes drilled.

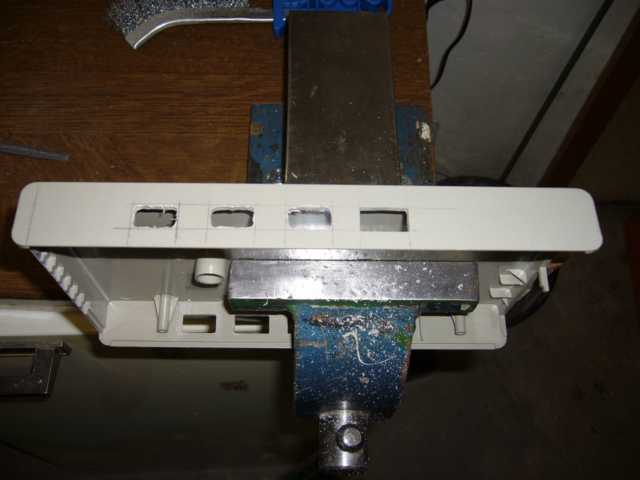

Das Material wurde weggefräst und danach wurden die Öffnungen mit der Feile in Form gebracht.
Using a router to get excess material off, then using a set of small files to get the holes rectangular

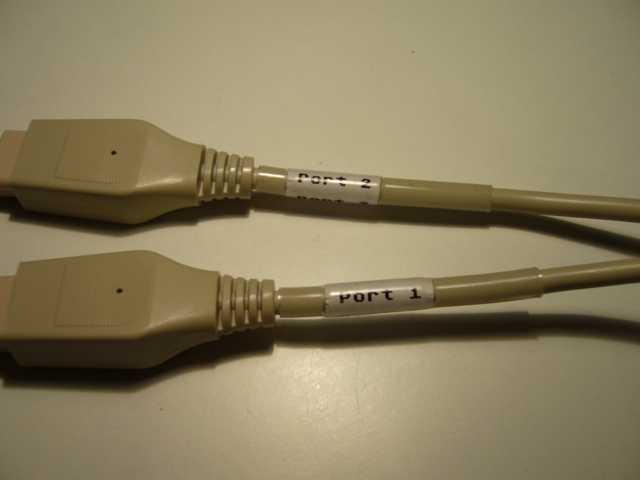

Die Markierungen wurden auf Papier ausgedruckt, mit doppelseitigem Klebeband aufgeklebt und mit transparentem Schrumpfschlauch geschützt.
To assure that the plugs go into the right jacks I put double sided adhesive tape on the cord, placed paper markers on it and finally sealed it with transparent shrinking tube.

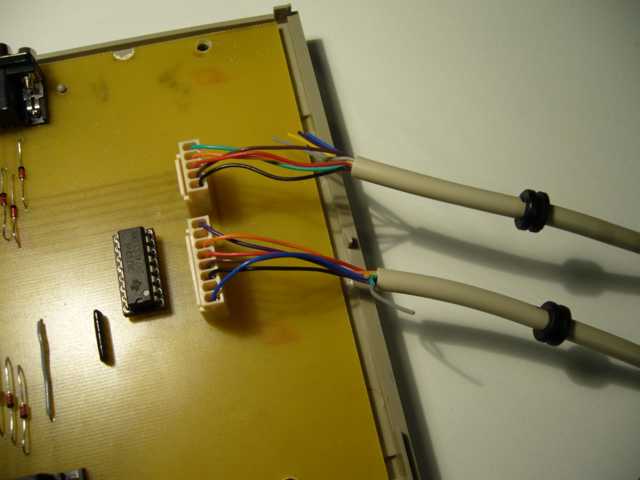

Auf der anderen Seite wurden Stecker montiert, um Revisionen zu vereinfachen.
The other ends got rubber rings and the wires were connected to plugs. Makes it easier in the case I have to take it apart again.

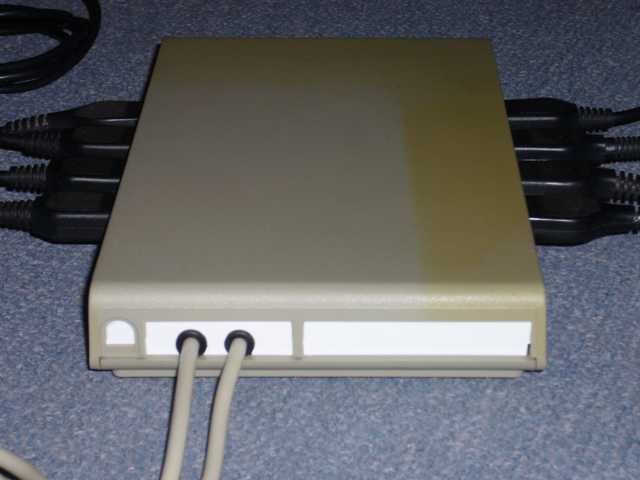

Ich musste die Öffnungen mit einer weissen PVC Platte schließen. Die Kabeleinführungen werden durch Gummiringe geschützt.
Read side: the old openings were closed with white PVC board. The cables are protected by rubber rings.

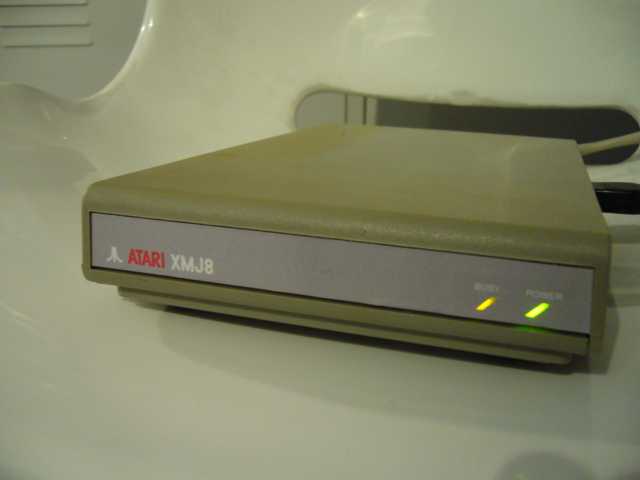

Frontansicht: die grüne LED leuchtet, sobald das XMJ8 angeschlossen wird und der Computer eingeschaltet ist. Die gelbe LED flackert, wenn das XMJ8 abgefragt wird (immer an, wenn Joystick 1 abgefragt wird, sonst aus).
Front view: the green LED is on while the ATARI is on and the cords are connected. The yellow LED flickers, when the XMJ is polled (on when joystick 1 is polled, otherwise off).

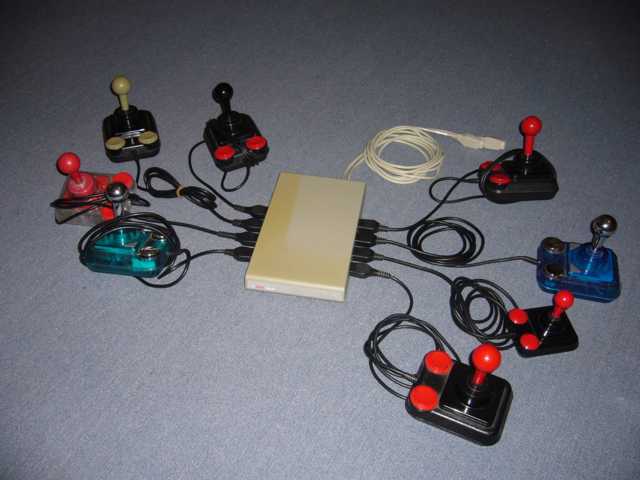

So sieht es im Kreise seiner besten Freunde aus. Und nein, ich habe noch nicht genug Competition Pro Joysticks. Es fehlen noch diverse Modelle.
Here is the XMJ8 surrounded by its best friends. And no, I still have not enough Competion Pro joysticks. There are still some versions missing in my collection.
