Weil das Umstecken von SIO Kabeln so mühsam ist und manchmal gar nicht geht (SIO2USB z.B. geht nur am Ende der SIO Kette), habe ich mir einen SIO-Hub gebaut. Eine alte ATARI ST Floppy SF354 gab dabei das Gehäuse im XE Stil her.
Plugging SIO cables in and out is tedious (and its impossible to have two single plug SIO devices together on the same bus), so I decided to build me a SIO hub with 4 connectors. An ATARI ST SF354 floppy disk drive was converted to a new housing for the hub.

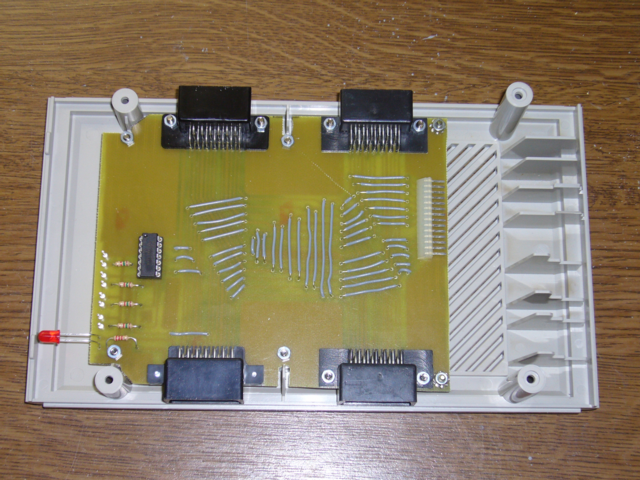

Über 7 Brücken musst Du gehn... oder gefühlte 100 (genau 48 Stück) Brücken einlöten. Nicht so ganz leicht, das Platinenlayout ohne Vias (Durchkontaktierungen) hinzukriegen. Der Microchip ist ein 74HCT14-Treiber für die LEDs, das belastet die Signale auf dem SIO Bus nicht so.
Many bridges to solder on this board (48 pieces). I can't make two layer circuit boards at home, so I had to build bridges in dozens. The IC is a 74HCT14-driver, which doesn't put so much load on the SIO signals.

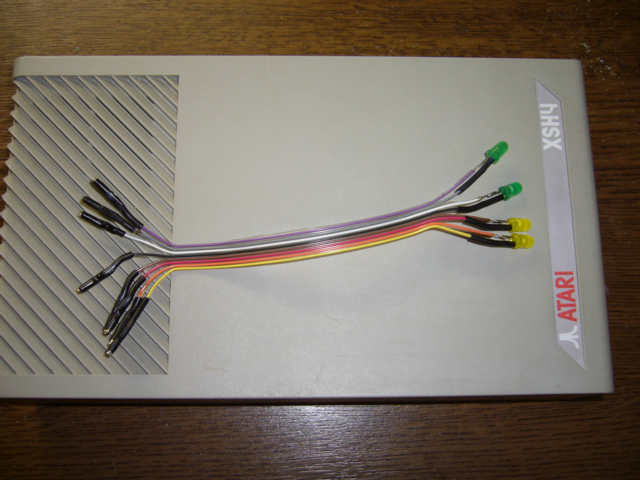

4 LEDs, die mir die Aktivitäten auf dem SIO Bus anzeigen: Command (CMD), Clock out (CLK_out), Data in und out (DATA_in/DATA_out). Blinkt schön bei Aktivität. Das Kabel wurde mit Schrumpfschlauch isoliert.
4 LEDs to signal activity on the SIO bus. CMD, CLK_out, DATA_in and DATA-out. "Blinkenlights" on my ATARI. I used plenty of shrinking tube to isolate the cables.

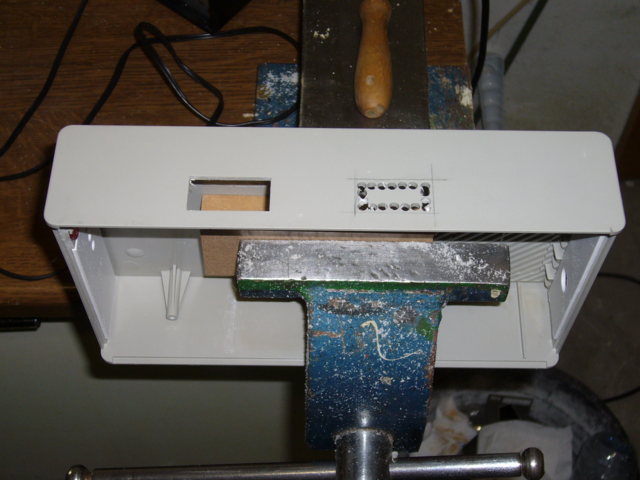

Wieder mal Löcher bohren und feilen. Der Kunststoff ist aber gut zu bearbeiten, so dass es nicht lange gedauert hat.
Drilling holes and filing/carving them to be rectangular. The plastic is easy to work with, so it didn't take long.

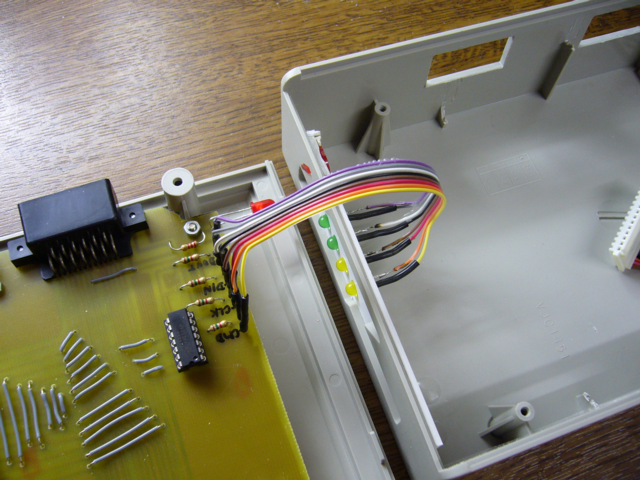

Die LEDs werden mit Lötnägeln und Steckern angeschlossen.
The LEDs are connected with soldered pins and plugs to the board.

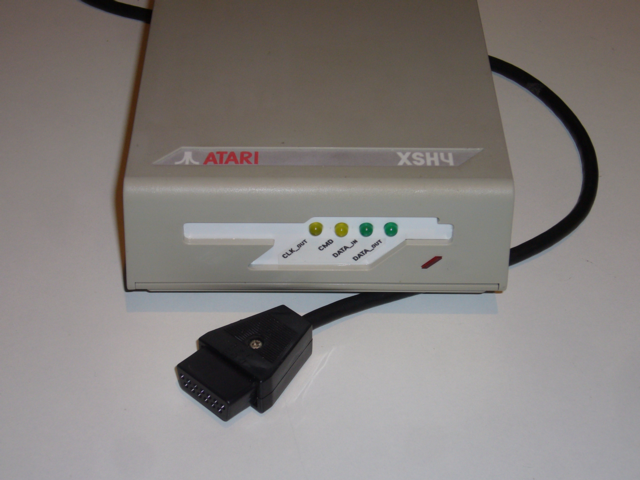

Die Front wurde mit weissem PVC verschlossen und bedruckter durchsichtiger Klebefolie beschriftet.
The front plate was closed with white PVC board and got printed text to explain what every LED signals.

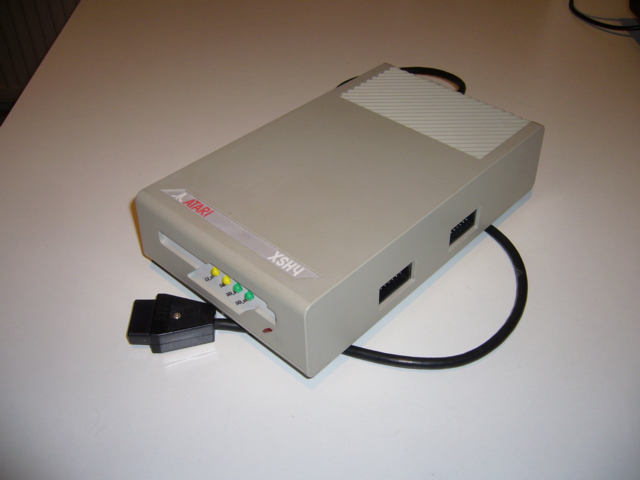

So sieht es fertig aus. Es ist sehr stabil geworden, das Ein- und Ausstecken der SIO-Stecker geht sehr gut.
Another XE style case mod ready for work. It is very sturdy, plugging the SIO plugs in and out is easy.
